xCOAX4-SET Zestaw aktywnych konwerterów do transmisji Ethernet oraz PoE po koncentryku

xCOAX4-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE poprzez przewód koncentryczny wykorzystywany w monitoringu analogowym. Zestaw umożliwia montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna.

Podstawowym zastosowaniem konwerterów xCOAX4-SET jest montaż kamer IP PoE za pomocą przewodów koncentrycznych stosowanych w instalacjach analogowych.

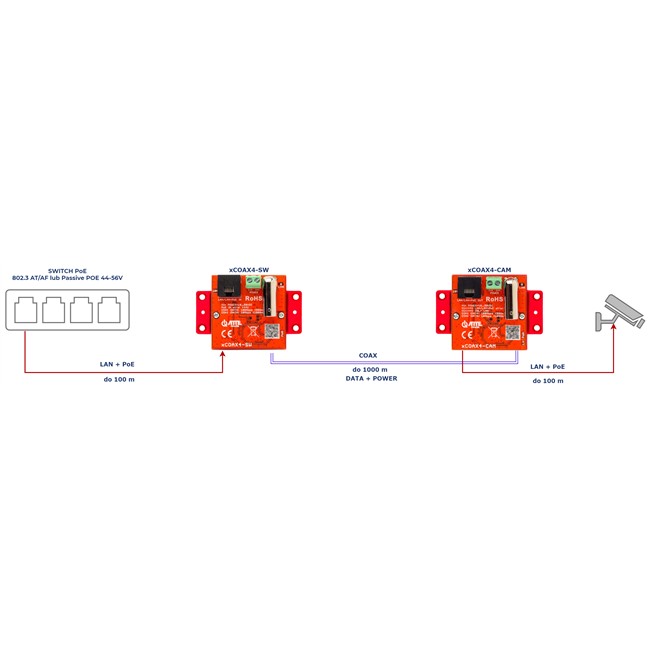

Moduł xCOAX4-SW zasila się z dowolnego switcha PoE (port RJ45) i za pośrednictwem przewodu koncentrycznego, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu xCOAX4-CAM. Kamerę IP lub dowolne urządzenie sieciowe można dołączyć do portu RJ45 modułu xCOAX4-CAM na końcu linii.

Przy zastosowaniu przewodu koncentrycznego możemy uzyskać zasięg transmisji:

• do 1000m dla przepustowości 10Mbps
• do 500m dla przepustowości 100Mbps

Maksymalna odległość transmisji danych oraz zasilania PoE jest zależna od długości i przekroju zastosowanych przewodów oraz jakości zastosowanych złącz BNC. Duży wpływ na stabilność transmisji ma obecność innych przewodów w trasie kablowej oraz dodatkowe połączenia pośrednie. Maksymalna długość przewodu koncentrycznego to 1000m. W przypadku niskiej jakości przewodu prędkość transmisji może zostać obniżona do 10Mbps co zostanie zasygnalizowane zapaleniem diody LED 10M przy złączu sieciowym.

Transmisja, przepustowość oraz kontrola napięcia jest sygnalizowana poprzez diody LED:

• PWR - Urządzenie jest zasilane
• LED LINK - Sygnalizacja transmisji pomiędzy modułami
• LED 10M - Dostępna przepustowość to 10Mbps
• LED LV - Low voltage, niskie napięcie (<44V) na urządzeniu

LED LV zatrzaskuje się i sygnalizuje spadek napięcia na odbiorniku XCOAX-CAM poniżej 44V DC. Można ją zresetować poprzez zdjęcie i ponowne podania zasilania. Jej zapalenie sygnalizuje konieczność zweryfikowania poprawności zasilania zestawu. Spadek napięcia poniżej 44V DC może stanowić przyczynę niestabilnej pracy lub uniemożliwi uruchomienie po restarcie odbiorników PoE podłączonych do XCOAX-CAM.

Moduły xCOAX4-SET posiadają możliwość zasilania z zewnętrznych zasilaczy poprzez dodatkowe złącza śrubowe POWER. Dla poprawnego zasilania odbiorników PoE napięcie musi być wyższe niż 44V.

Najważniejsze cechy i funkcję:

• możliwość transmisji Ethernet za pomocą przewodu koncentrycznego
• transmisja na poziomie 100Mbps do 500m oraz 10Mbps do 1000m
• możliwość zasilania ze switcha PoE w standardzie 802.3af, 802.3at lub PoE Passive (port PoE IN)
• czytelna sygnalizacja stanu pracy, przepustowości oraz transmisji.
• niewielki rozmiar urządzenia umożliwiający montaż w niewielkich przestrzeniach np.: w podstawie kamery.
• niski pobór mocy urządzenia (< 1,35W)
• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• szeroki zakres temperatur pracy

Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).

Jeśli urządzenie będzie zastosowane w niewielkiej przestrzeni jest możliwe nacięcie i wyłamanie uchwytów montażowych podstawki w celu zmniejszenia wymiarów modułu.

xCOAX4-SET jest wyposażony w uniwersalną podstawkę montażową, która umożliwia montaż na kilka sposobów:

• z użyciem kołków montażowych na rastrze 10.8mm, jaki jest we wszystkich obudowach ABOX
• z użyciem kołków montażowych do adapterów RACK 19” oraz RACK 10”
• poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni
• stosując dodatkowy adapter ADD-TH35 można zamontować moduł na szynie TH35 (DIN)
