Ekstender zasięgu LAN+PoE Zasięg do 800m
Data dodania: 03-08-2026
Przejdź do strony głównej Wróć do kategorii Elektronika
ETH-ETH500-SET jest zestawem dwóch ekstenderów zwiększających zasięg sieci LAN z PoE. Zainstalowany pomiędzy dowolnym switchem PoE, a kamerą IP zasilaną z PoE, pozwala na zwiększenie zasięgu sieci nawet do 800 m przy wykorzystaniu zwykłego przewodu UTP.

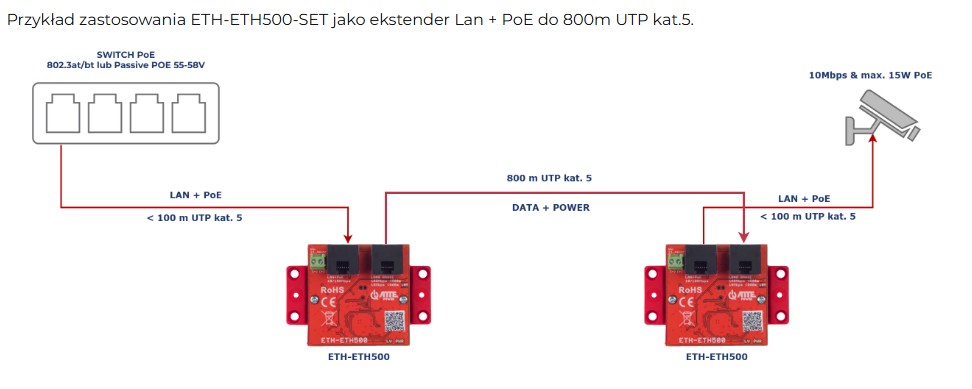

Moduł ETH-ETH500 może być zasilany z dowolnego switcha PoE (port RJ45). Następnie przewodem UTP łączymy pomiędzy sobą moduły ETH-ETH500 za pośrednictwem portów LONG RANGE. Maksymalna długość przewodów w torze LONG RANGE to 800m. Połączenie pomiędzy modułami ETH-ETH500 realizuje nam dwukierunkową komunikację sieciową oraz zasilanie PoE.
Kamerę bądź inny odbiornik PoE należy dołączyć do portu RJ45 modułu ETH-ETH500 na końcu linii. Po poprawnej identyfikacji odbiornika PoE w switchu zasilającym wszystkie urządzenia zostaną zasilone oraz zostanie ustanowione połączenie w całym torze.
Urządzenia po podaniu zasilania i poprawnym podłączeniu przewodów nawiązują komunikację z prędkością 100Mbps. Jeżeli nie uda się ustanowić stabilnego połączenia prędkość transmisji zostanie obniżona do 10Mbps. Zostanie to zasygnalizowane zapaleniem diody.
Stan pracy, przepustowość oraz kontrola napięcia jest sygnalizowana poprzez diody LED:
PWR - urządzenie jest zasilane
LED 10M - dostępna przepustowość 10Mbps
LED LV - Low voltage, niskie napięcie (<44V) na urządzeniu
Moduł ETH-ETH500 może być zasilany z dowolnego switcha PoE (port RJ45). Następnie przewodem UTP łączymy pomiędzy sobą moduły ETH-ETH500 za pośrednictwem portów LONG RANGE. Maksymalna długość przewodów w torze LONG RANGE to 800m. Połączenie pomiędzy modułami ETH-ETH500 realizuje nam dwukierunkową komunikację sieciową oraz zasilanie PoE.
Kamerę bądź inny odbiornik PoE należy dołączyć do portu RJ45 modułu ETH-ETH500 na końcu linii. Po poprawnej identyfikacji odbiornika PoE w switchu zasilającym wszystkie urządzenia zostaną zasilone oraz zostanie ustanowione połączenie w całym torze.
Urządzenia po podaniu zasilania i poprawnym podłączeniu przewodów nawiązują komunikację z prędkością 100Mbps. Jeżeli nie uda się ustanowić stabilnego połączenia prędkość transmisji zostanie obniżona do 10Mbps. Zostanie to zasygnalizowane zapaleniem diody.
Stan pracy, przepustowość oraz kontrola napięcia jest sygnalizowana poprzez diody LED:
PWR - urządzenie jest zasilane
LED 10M - dostępna przepustowość 10Mbps
LED LV - Low voltage, niskie napięcie (<44V) na urządzeniu
Najważniejsze cechy i funkcje:
- możliwość zasilania ze switcha PoE w standardzie 802.3af, 802.3at, lub PoE Passive (port PoE IN)
- możliwość zasilania odbiornika PoE do 800m (10Mbps)
- 100Mbps dostępne do maksymalnie 500m
- czytelna sygnalizacja stanu pracy oraz przepustowości
- łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- niewielki rozmiar urządzenia umożliwiający montaż w niewielkich przestrzeniach np. w podstawie kamery
- szeroki zakres temperatur pracy

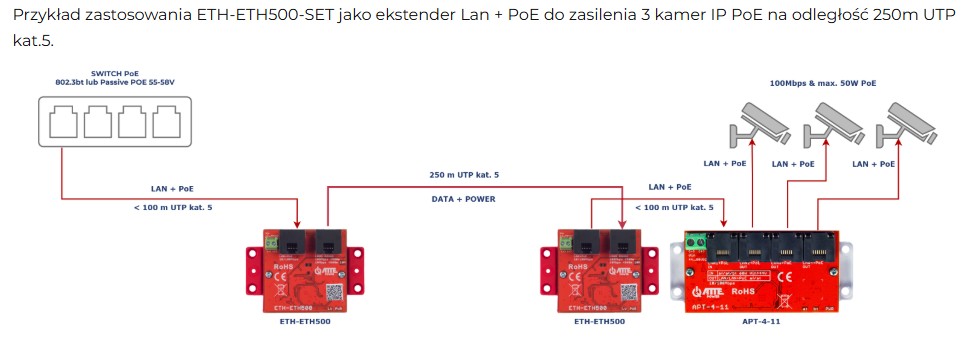

Zestawienie dostępnej mocy oraz przepustowości w zależności od długości toru Long Range
| Odległość | Moc Maksymalna* | Maksymalna Przepustowość |
| 250 m | 50 W | 100 Mbps |
| 500 m | 25 W | 100 Mbps |
| 800 m | 15 W | 10 Mbps |
