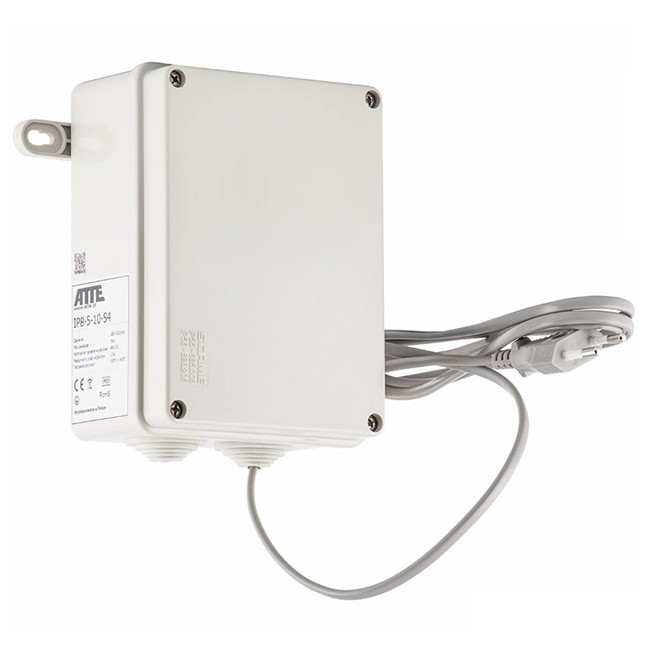

ATTE IPB-5-10A-S4 Switch PoE do 5 kamer IP

Zestaw IPB-5-10A-S4 do 5 kamer IP, switch PoE 6 portowy 10/100Mbps (5xPoE + 1xUplink) w obudowie zewnętrznej typu ABOX-S4, zasilanie PoE po 4 parach, zintegrowany zasilacz 55V 90W.

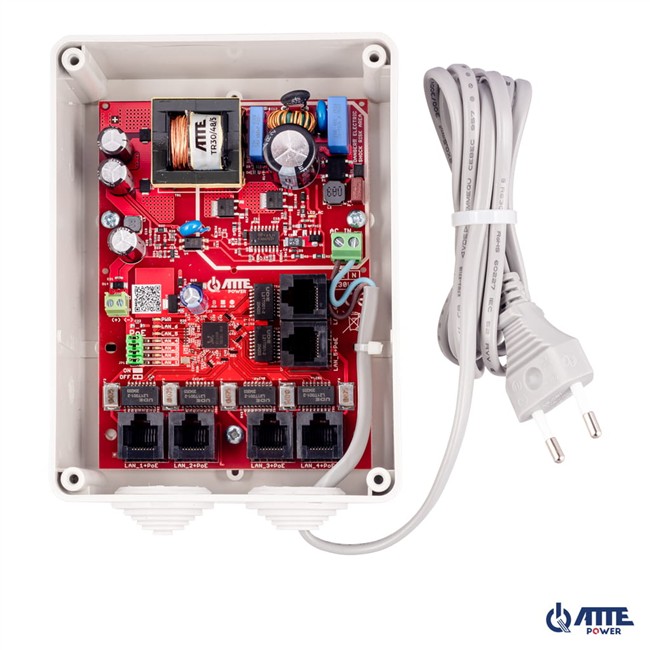

IPB-5-10A-S4 został zaprojektowany jako kompletne, zintegrowane rozwiązanie zasilania systemów telewizji przemysłowej IP.

Zintegrowanie zasilacza bezpośrednio z switchem sprawia, że dużą część montażu ogranicza się do podłączenia przewodów UTP oraz zasilania 230VAC z sieci.

Praktyczna obudowa IP55 o niewielkich wymiarach oraz dołączony przewód zasilający 230VAC ułatwiają montaż w miejscach, gdzie nie możemy zastosować klasycznego switcha desktop, a jednocześnie obudowa zapewnia nam ochronę przed warunkami atmosferycznymi, co daje nam możliwość montażu zewnętrznego.

Duża moc zasilacza (90W), wysokie napięcie wyjściowe (55VDC) oraz zasilanie po wszystkich parach przewodu UTP pozwala na zasilanie odbiorników wymagających większej mocy. Przykładem takiego odbiornika może być kamera PTZ lub grupa ekstenderów PoE serii xPoE, lub APT.

Dzięki wysokiej mocy na portach PoE w IPB oraz podwyższonemu napięciu zasilania PoE możemy w łatwy sposób tworzyć rozległe instalacje lub dodatkowe rozgałęzienia za pomocą ekstenderów serii APT/ xPoE.

Jednocześnie IPB-5-10A-S4 jest wygodnym źródłem zasilania PoE dla konwerterów 2WIRE oraz XCOAX. Przy dobrej jakości przewodów możliwe jest podłączenie kilku kamer IP na jednym przewodzie koncentrycznym lub skręcanej parze przewodów.

Najważniejsze cechy i funkcje:

• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
• do 40W mocy na pojedynczy port PoE (sumarycznie 90W budżetu mocy)
• wysoka sprawność zintegrowanego zasilacza (>90%)
• możliwość wyłączenia zasilania na wybranych portach PoE
• wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
• bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
• dodatkowe złącze śrubowe dające możliwość wykorzystania 55V napięcia stałego
• łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii APT / xPoE oraz IP / IPUPS
• niewielkie rozmiary
• możliwość zachowania zapasu kabli wewnątrz obudowy
• wejście kablami przez zamontowane w obudowie gumowe zaślepki: 2x29mm
• możliwość wprowadzenia przewodów z zarobionymi wtykami (po nacięciu zaślepki)

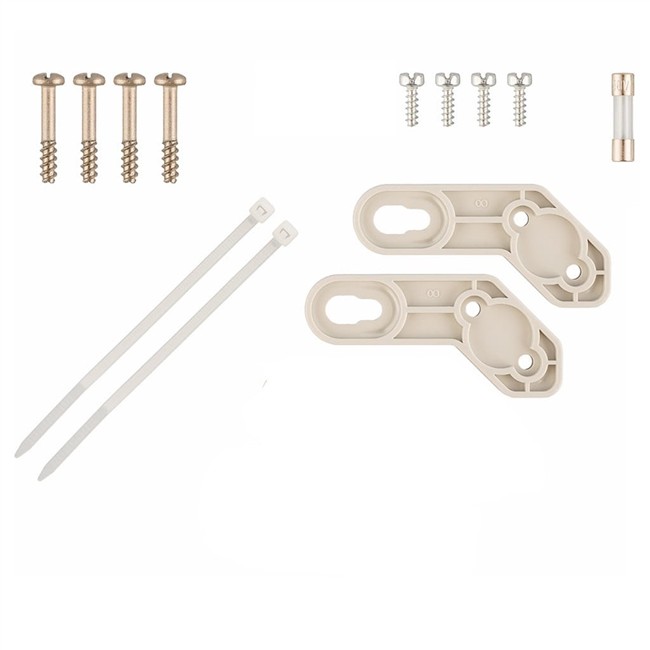

• w komplecie kabel zasilający oraz 2 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP55

Uwagi: Obudowa ABOX-S4 jest dedykowana wyłącznie do tego produktu i nie jest dostępna w sprzedaży oddzielnie.

Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu w przypadku zwarciu lub przeciążeniu pojedynczego portu PoE oraz automatyczny powrót napięcia po ustąpieniu awarii.

Istnieje też możliwość zakupu modułu IPB w obudowie ABOX-M2, symbol tego produktu to IPB-5-10A-M2 posiada on większy stopień ochrony (IP56), większe rozmiary oraz dławnice kablowe zamiast gumowych zaślepek.

Dodatkowo został dodany do oferty sam moduł IPB bez żadnej obudowy w celach spersonalizowanego montażu można go znaleźć pod symbolem IPB-5-10A-OF.

Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne.

Urządzenie IPB-5-10A-S4 jest przeznaczone do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af, oraz PoE PASSIVE.

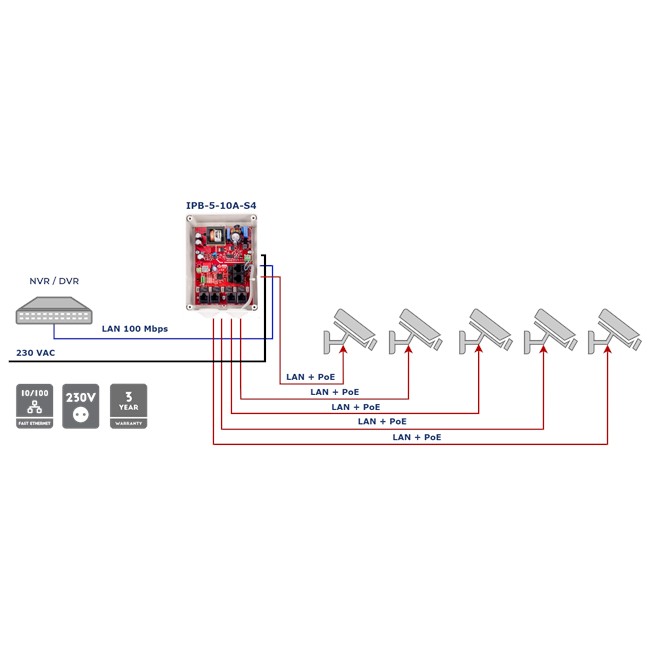

Przykładowa konfiguracja IPB-5-10A-S4

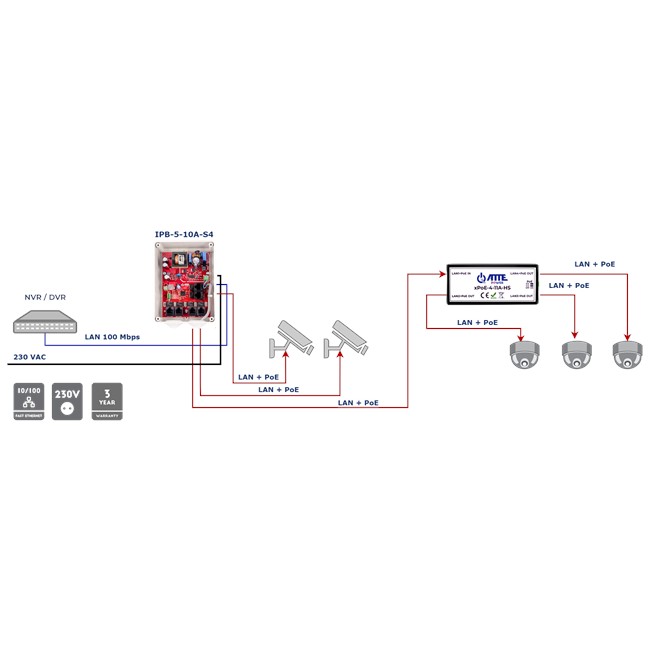

Przykładowa konfiguracja IPB-5-10A-S4 w połączeniu z xPoE-4-11A-HS

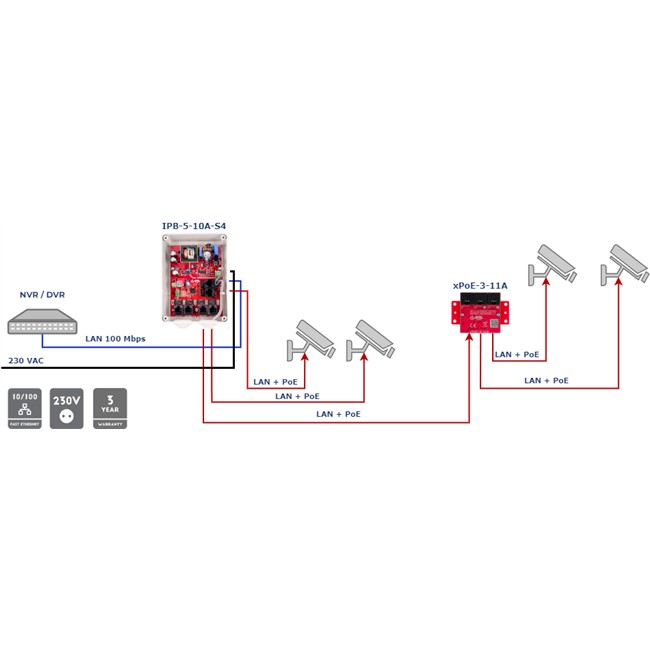

Przykładowa konfiguracja IPB-5-10A-S4 w połączeniu z xPoE-3-11A

Przykładowa konfiguracja IPB-5-10A-S4 w połączeniu z xPoE-6-11-OF

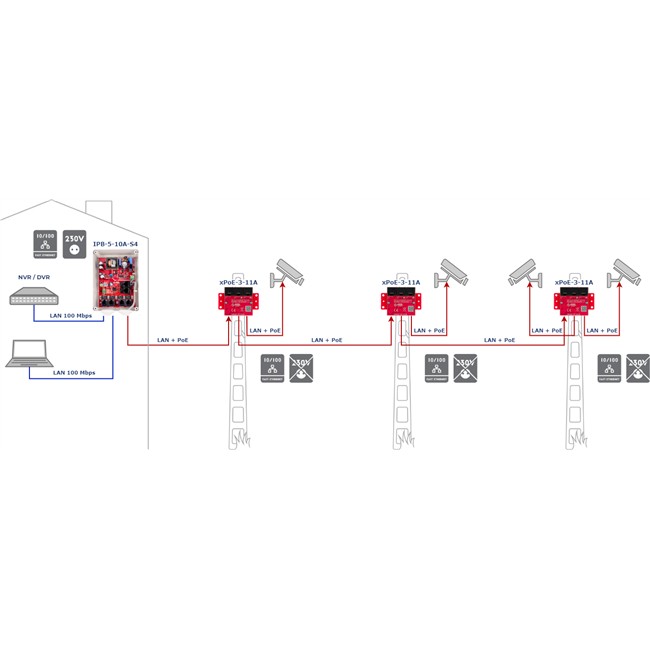

Przykładowa konfiguracja IPB-5-10A-S4 z kaskadowym połączeniem ekstenderów xPoE-3-11A
